Загрузчик сеялок бортовой ЗСБ-30
Загрузчик представляет собой приспособление, устанавливаемое взамен заднего борта кузова автомобилей - самосвалов ГАЗ-53, ГАЗ-3507, ЗИЛ-130, КАМАЗ и их модификаций. В конструкции загрузчика использован гидропривод загрузочного шнекового транспортера. Шнек загрузчика имеет два положения – рабочее и транспортное.
Производительность загрузчика напрямую зависит от состояния гидравлической системы автомобиля , марки гидронасоса (его производительности) и от оборотов двигателя.

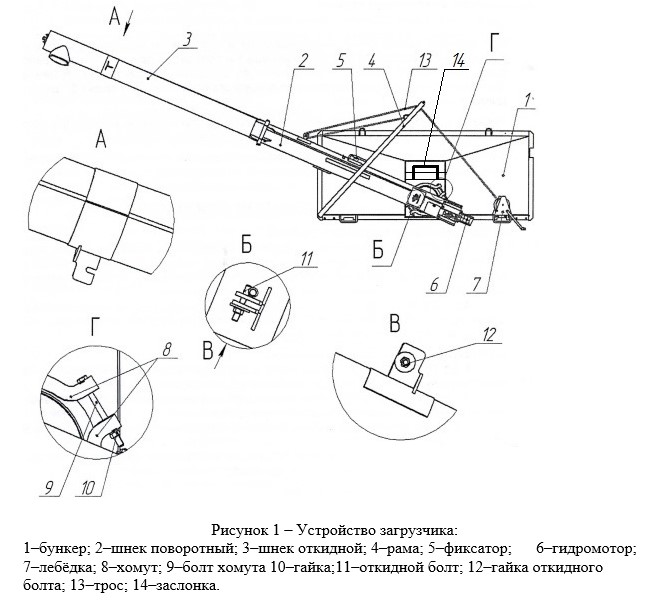

Загрузчик (рисунок 1) предназначен для загрузки посевных агрегатов семенами зерновых, зернобобовых, а также загрузки гранулированными удобрениями посевных агрегатов и машин для внесения минеральных удобрений.
Краткая техническая характеристика
Максимальная высота загрузки, мм…......................................................................4500*
Масса, кг....................................................................................................................... 245
Производительность за 1 час основного времени (расчётная), т/час..................до 30*
Максимальный угол подъёма кузова автомобиля, не более чем на, град................30
Транспортная скорость движения, км/час ..................................................................50
* В зависимости от модификации автомобиля и производительности гидронасоса.
Устройство и работа загрузчика
Загрузчик сеялок представляет собой устройство в виде сменного заднего борта кузова автомобиля-самосвала и состоит из бункера в сборе, шнека поворотного, шнека откидног, рамы, фиксатора, гидромотора, лебёдк, хомута, заслонки.
Принцип работы загрузчика
При подъеме кузова автомобиля-самосвала транспортируемый материал ссыпается по конусу бункера и попадает в приемную часть транспортера поворотного шнека. Приводимый во вращение гидромотором шнековый транспортер перемещает материал до выгрузного окна откидного шнека, где он ссыпается в направленное место.
Лебёдка предназначена для подъёма шнека на необходимую высоту при загрузке сеялок и перевода его в транспортное и технологическое положения.
Заслонка предназначена для регулирования количества подаваемого в транспортёр материала.
Производительность загрузчика напрямую зависит от состояния гидравлической системы автомобиля , марки гидронасоса (его производительности) и от оборотов двигателя.
Загрузчик (рисунок 1) предназначен для загрузки посевных агрегатов семенами зерновых, зернобобовых, а также загрузки гранулированными удобрениями посевных агрегатов и машин для внесения минеральных удобрений.
Краткая техническая характеристика
Максимальная высота загрузки, мм…......................................................................4500*
Масса, кг....................................................................................................................... 245
Производительность за 1 час основного времени (расчётная), т/час..................до 30*
Максимальный угол подъёма кузова автомобиля, не более чем на, град................30
Транспортная скорость движения, км/час ..................................................................50
* В зависимости от модификации автомобиля и производительности гидронасоса.
Устройство и работа загрузчика
Загрузчик сеялок представляет собой устройство в виде сменного заднего борта кузова автомобиля-самосвала и состоит из бункера в сборе, шнека поворотного, шнека откидног, рамы, фиксатора, гидромотора, лебёдк, хомута, заслонки.
Принцип работы загрузчика
При подъеме кузова автомобиля-самосвала транспортируемый материал ссыпается по конусу бункера и попадает в приемную часть транспортера поворотного шнека. Приводимый во вращение гидромотором шнековый транспортер перемещает материал до выгрузного окна откидного шнека, где он ссыпается в направленное место.
Лебёдка предназначена для подъёма шнека на необходимую высоту при загрузке сеялок и перевода его в транспортное и технологическое положения.
Заслонка предназначена для регулирования количества подаваемого в транспортёр материала.
