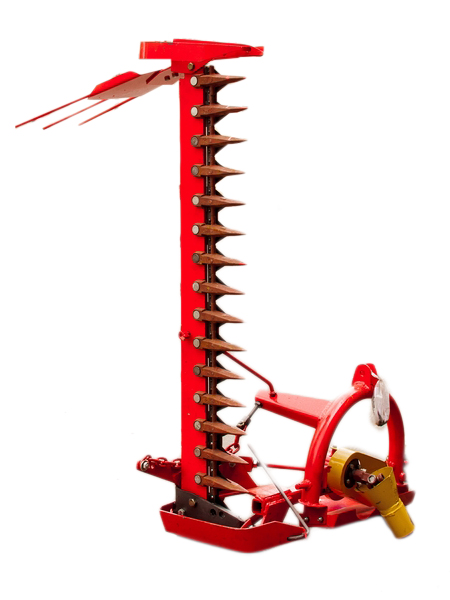

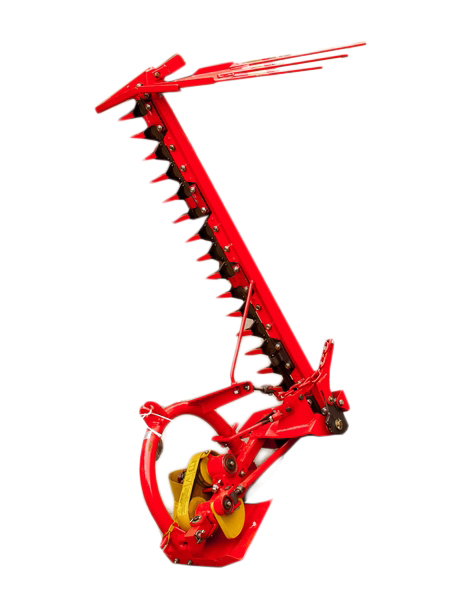

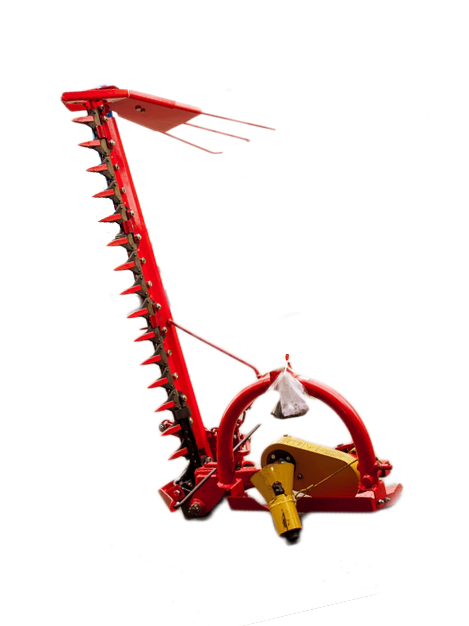

КТМ-00.000 Косилка малогабаритная КТМ
Малогабаритная КТМ устанавливается на мини-трактор Беларус 132, Беларус 152, Беларус 112
Косилка используется для покоса, измельчения травы, ухода за площадками и полосой отвода автомобильных и железных дорог.
Применение: сад, парк, личное подсобное хозяйство, газон.
На сварной трубчатой раме посредством оси и тяги, смонтирована штанга с приводом.
Режущий аппарат традиционной конструкции (сегментно-пальцевый) монтируется с помощью осей и к штанге.
Механизм подъема служит для подъема режущего аппарата при разворотах косилки и перевода косилки в транспортное положение.
Механизм подъема крепится цепью к рычагу, установленному на внутреннем башмаке режущего аппарата, к кронштейну штанги звеном механизма и регулировочным винтом к кронштейну штанги.
Привод режущего аппарата осуществляется от вала отбора мощности ВОМ через карданную передачу, клиноременную передачу, эксцентриковый механизм и шатун.
Эксцентрик также служит для уравновешивания сил инерции движущихся масс ножа и шатуна.
Косилка навешивается на гидронавесную систему мини-трактора.
Перечень смазочных материалов, применяемых в изделии
Режущий аппарат
Основное Масло М10В2 ГОСТ 8581-78
Резарвное Масло М8В2 ГОСТ 8581-78
Масса заправки ГСМ 0,1 кг
Норма расхода ГСМ на год,2 кг
Подшипник шатуна
Основное Литол-24 ГОСТ 21150-87
Резарвное Солидол ГОСТ 1033-79
Масса заправки ГСМ 0,1 кг
Норма расхода ГСМ на год 0,2 кг
Привод
Основное Литол-24 ГОСТ 21150-87
Резервное Солидол ГОСТ 1033-79
Масса заправки ГСМ 0,02 кг
Норма расхода ГСМ на год 0,04 кг
Крестовины карданной передачи
Основное Литол-24 ГОСТ 21150-87
Резервное Солидол ГОСТ 1033-79
Масса заправки ГСМ 0,02 кг
Норма расхода ГСМ на год 0,08 кг
Шлицевые валы и втулки
Основное Литол-24 ГОСТ 21150-87
Резервное Солидол ГОСТ 1033-79
Масса заправки ГСМ 0,02 кг
Норма расхода ГСМ на год 0,04 кг
Штанга с приводом
Основное Литол-24 ГОСТ 21150-87
Резервное Солидол ГОСТ 1033-79
Масса заправки ГСМ 0,02 кг
Норма расхода ГСМ на год 0,04 кг
Все трущиеся детали косилки
ЦИАТИМ-201 ГОСТ 6267-74
Масса заправки ГСМ 0,1 кг
Норма расхода ГСМ на год 0,2 кг
Комплектность
- косилка малогабаритная КТМ – 1 шт.
- руководство по эксплуатации КТМ-00.000 РЭ – 1 экз.
- комплект запасных частей – 1 комплект
Косилка используется для покоса, измельчения травы, ухода за площадками и полосой отвода автомобильных и железных дорог.
Применение: сад, парк, личное подсобное хозяйство, газон.
На сварной трубчатой раме посредством оси и тяги, смонтирована штанга с приводом.
Режущий аппарат традиционной конструкции (сегментно-пальцевый) монтируется с помощью осей и к штанге.
Механизм подъема служит для подъема режущего аппарата при разворотах косилки и перевода косилки в транспортное положение.
Механизм подъема крепится цепью к рычагу, установленному на внутреннем башмаке режущего аппарата, к кронштейну штанги звеном механизма и регулировочным винтом к кронштейну штанги.
Привод режущего аппарата осуществляется от вала отбора мощности ВОМ через карданную передачу, клиноременную передачу, эксцентриковый механизм и шатун.
Эксцентрик также служит для уравновешивания сил инерции движущихся масс ножа и шатуна.
Косилка навешивается на гидронавесную систему мини-трактора.
Перечень смазочных материалов, применяемых в изделии
Режущий аппарат
Основное Масло М10В2 ГОСТ 8581-78
Резарвное Масло М8В2 ГОСТ 8581-78
Масса заправки ГСМ 0,1 кг
Норма расхода ГСМ на год,2 кг
Подшипник шатуна
Основное Литол-24 ГОСТ 21150-87
Резарвное Солидол ГОСТ 1033-79
Масса заправки ГСМ 0,1 кг
Норма расхода ГСМ на год 0,2 кг
Привод
Основное Литол-24 ГОСТ 21150-87
Резервное Солидол ГОСТ 1033-79
Масса заправки ГСМ 0,02 кг
Норма расхода ГСМ на год 0,04 кг
Крестовины карданной передачи
Основное Литол-24 ГОСТ 21150-87
Резервное Солидол ГОСТ 1033-79
Масса заправки ГСМ 0,02 кг
Норма расхода ГСМ на год 0,08 кг
Шлицевые валы и втулки
Основное Литол-24 ГОСТ 21150-87
Резервное Солидол ГОСТ 1033-79
Масса заправки ГСМ 0,02 кг
Норма расхода ГСМ на год 0,04 кг
Штанга с приводом
Основное Литол-24 ГОСТ 21150-87
Резервное Солидол ГОСТ 1033-79
Масса заправки ГСМ 0,02 кг
Норма расхода ГСМ на год 0,04 кг
Все трущиеся детали косилки
ЦИАТИМ-201 ГОСТ 6267-74
Масса заправки ГСМ 0,1 кг
Норма расхода ГСМ на год 0,2 кг
Комплектность
- косилка малогабаритная КТМ – 1 шт.
- руководство по эксплуатации КТМ-00.000 РЭ – 1 экз.
- комплект запасных частей – 1 комплект
| Основные данные | |
| Производительность , м2/ч | 9000 |
| Ширина захвата, мм | 1200 |
| Высота среза до, мм | 40-60 |
| Ширина захвата, мм | 1200 |
| Высота среза, мм | 60 |
| Общие данные | |
| Рабочая скорость, км/ч | 8 |
| Гарантия, мес. | 12 |
| Габаритные размеры и вес | |
| Длина, мм | 1990 |
| Ширина, мм | 1490 |
| Высота, мм | 1370 |
| Вес, кг. | 80 |
